Насосы ВВН вакуумные

Назначение и конструкция:

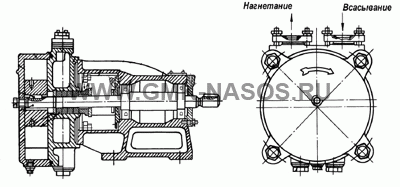

Насос типа ВВН вакуумный, водокольцевой с сальниковым уплотнением вала. Насос состоит из следующих основных деталей: крышки, корпуса, диска, кронштейна, вала. Корпус представляет собой чугунную отливку, которая имеет полости всасывания и нагнетания. Всасывающая и нагнетательная полости соединены с рабочей полостью соответственно большим и малым серповидным вырезом в корпусе. В корпусе насоса расположено сальниковое уплотнение. Крышка – чугунная отливка, представляющая собой рабочую полость насоса, в которой цилиндрическая расточка выполнена эксцентрично относительно оси вращения вала. В центре крышки имеется отверстие М12х1,5-7Н закрытое пробкой, для подвода воды в рабочую полость. Необходимо, чтобы вода (чистая без механических примесей) циркулировала через насос непрерывно Для обеспечения герметичности между крышкой и корпусом имеется резиновое кольцо.

Насосы применяются в химической, пищевой, целлюлозно-бумажной, нефтяной, газовой и других отраслях промышленности.

Данный тип насоса относится к изделиям вида 1 (восстанавливаемые) по ГОСТ 27.003-90. Насосы не предназначены для эксплуатации во взрыво- и пожароопасных помещениях.

Перекачиваемая среда:
Насос вакуумный типа ВВН может работать на воздухе или инертных газах нерастворимых в воде.

Условное обозначение:
Например, насос (агрегат) ВВН1-0,75 У4.2 ТУ26-06-1017-76, где:
ВВН1 – вакуумный, водокольцевой насос с номинальным давлением всасывания 0,04МПа;
0,75 -производительность, м³/мин;
У – климатическое исполнение;
4.2 – категория размещения.
