Насосы HELIX

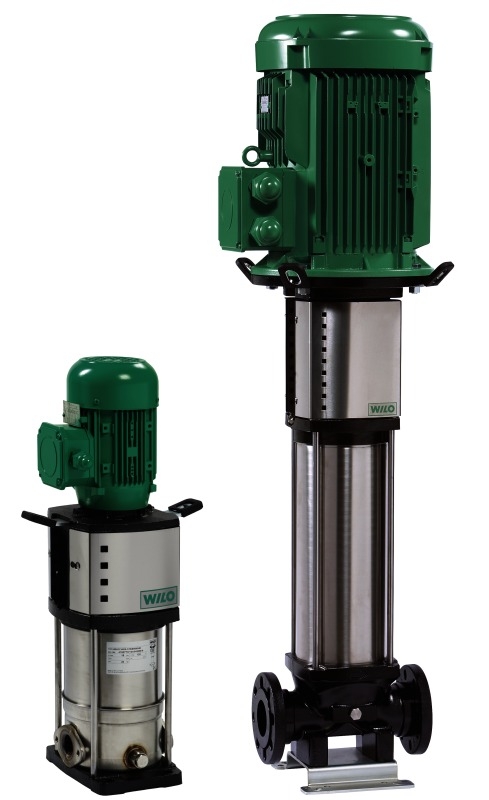

Насос типа Helix V

Назначение и конструкция:
Электронасос Helix V – нормальновсасывающий высокоэффективный многоступенчатый высоконапорный центробежный насос вертикального исполнения с линейными подключениями (Helix V 2.. – 8.. из нержавеющей стали). Насосы HELIX могут встраиваться в уже существующие трубопроводы благодаря своему модульному корпусу (возможна регулировка высоты и фланца). Вся серия HELIX поставляется с удобными скользящими торцевыми уплотнениями в виде картриджа X-Seal (со стандартным уплотнением), обеспечивающими быстрое и удобное техническое обслуживание.Насос комплектуется сменной муфтой (начиная с 7,5 кВт), что позволяет заменять скользящее торцевое уплотнение, не демонтируя при этом мотор.

Электронасосы применяются в системах водоснабжение и повышение давления, промышленных циркуляционных системах, контурах циркуляции охлаждающей воды, в системах пожаротушения, моечных установках, в ирригации.

Перекачиваемая жидкость:
Технологическая вода. Диапазон температуры перекачиваемых сред:
Helix V 2 – 16 (EPDM): от -30 до 120°C
Helix V 2 – 16 (FKM): от -15 до 90°C
Helix V22 – 52 (EPDM): от -20 до 120°C
Helix V22 – 52 для агрессивных перекачиваемых сред (FKM): от -15 до 90°C (-30°C с уплотнением из EPDM по заказу)
Макс. рабочее давление: 16/25/30 бар.

Условные обозначения:
Например: Helix V 1602-1/16/E/K/../400-50, где:

Helix V – вертикальный многоступенчатый высоконапорный центробежный насос в линейном исполнении;
16 – расход в м³/ч;
02 – количество рабочих колес;
1 – материал насоса;
1 = корпус насоса 1.4301 (AISI 304), гидравлика 1.4307 (AISI 304L)
2 = корпус насоса 1.4404 (AISI 316L), гидравлика 1.4404 (AISI 316L)
3 = корпус насоса – серый чугун EN-GJL-250 (катафорезное покрытие), гидравлика 1.4307 (AISI 304L) Только для исполнения 30 бар!
16 – максимальное рабочее давление в бар;
16 =16 бар (фланец PN 16)
25 =25 бар (фланец PN 25)
30 =30 бар (фланец PN 40);
E – вид уплотнения E = EPDM, V = FKM;
K – скользящее торцевое уплотнение в виде картриджа;
400 – подключаемое напряжение в В;
50 – частота в Гц.
