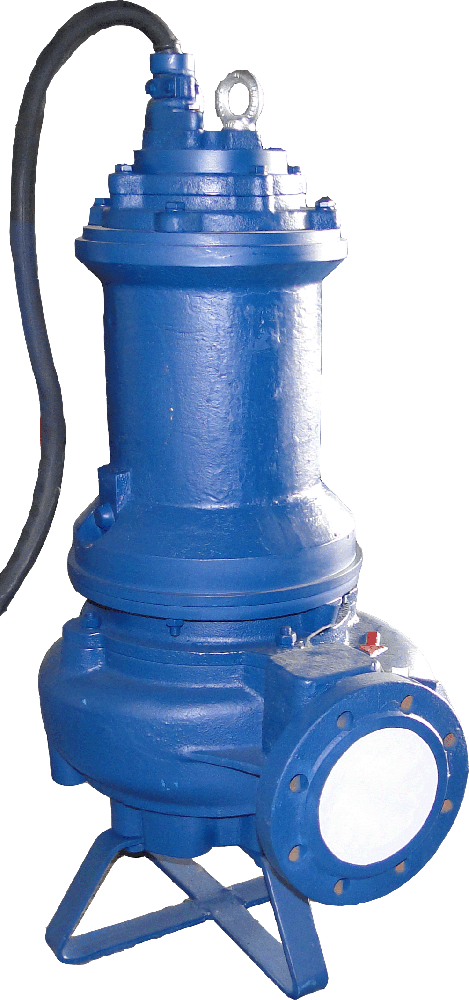

Насосы ПФ, ПФС

Насосные агрегаты фекальные типа «ПФ»

Назначение и конструкция:
Насосы типа ПФ предназначены для перекачивания хозяйственно-бытовых сточных вод, ливневых и смешанных вод, в том числе с фекалиями, твердыми (абразивными частицами, волокнистыми компонентами). Насосы погружного исполнения, моноблочной конструкции.
Применение одно, двух, трехканальных и вихревых колес с большим проходным сечением позволяет перекачивать сильнозагрязненные жидкости. Электродвигатель специального исполнения, герметизированный встроенного типа, степень защиты IP68, трехфазный со встроенным термодатчиком.
Перекачиваемая жидкость:
Электронасосные агрегаты предназначены для перекачивания сточных масс и фекальных вод с водородным показателем рН6-9, температурой до 50°С (краткосрочно до 55°С), с содержанием неабразивных взвешенных частиц до 8%, абразивных не более 1% по объему, размером до 5 мм и микротвердостью не более 9000 МПа.

Условное обозначение:
Например, Иртыш ПФ50/125.140К-Е20–3 / 2Ex Y/ –016, где:
Иртыш – серия насоса
П – тип электродвигателя – погружной электродвигатель без принудительного охлаждения
Ф – тип гидравлической части – для сточных масс и фекальных вод
50 – номинальный диаметр напорного патрубка
125 – номинальный диаметр рабочего колеса;
140 – фактический диаметр рабочего колеса;
К – конструктивные особенности;
К – рабочее колесо из нержавеющей стали
Без обозначения – базовое исполнение
Е — торцевое уплотнение в проточной части насоса с парой трения карбид кремния/ карбид кремния для насосов ПФ(ПД, НФ) 50/125, ПФ(ПД, НФ) 65/160.
Без обозначения – торцовое уплотнение с парой трения графит/ графит для насосов ПФ(ПД, НФ) 50/125, ПФ(ПД, НФ) 65/160; с парой трения карбид кремния/ карбид кремния для остальных насосов.
20 – длина кабеля по спец. заказу, м (например 20м);
Без обозначения – штатная длина кабеля (10м);
3 – номинальная мощность электродвигателя
Ех – исполнение электродвигателя;
Ех – взрывозащищенного исполнения;
Без обозначения – базовый электродвигатель
Y/ – тип подключения электродвигателя ;
Y/ – подключение «звезда/треугольник».
2 – число полюсов электродвигателя
0 – вариант монтажа насоса:
0 – мобильный погружной;
1 – стационарный погружной (под опускное устройство);
2 – горизонтальный;
3 – вертикальный.
1 – исполнение щита управления:
0 – без щита управления;
1 – ручного управления;
2 – автомат с одним поплавковым выключателем;
3 – автомат для двухнасосной станции
6 – способ защиты двигателя:
0 – без защиты;
1 – термозащита;
2 – влагозащита;
6 – влаго-термозащита
