Насосы ХП

Назначение и конструкция:

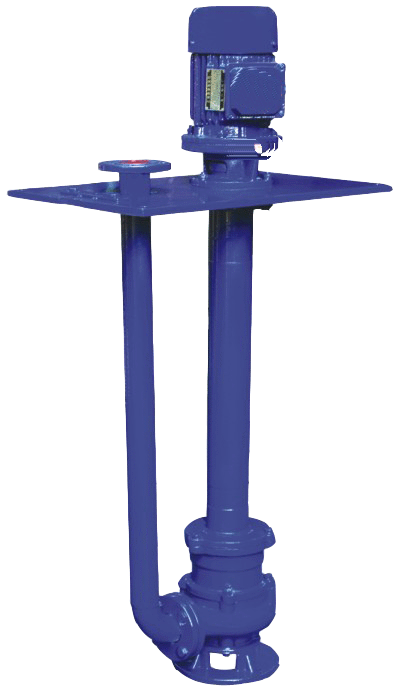

Насосы типа «ХП» – полупогружные, химические насосы, вертикальные с опорами в перекачиваемой жидкости. Насос химический ХП состоит из корпуса и опускных труб, изготовленных либо из полимеров, либо из нержавеющих сталей. В зависимости от длины опускной и нагнетальной трубы химический насос хп погружают на глубину в пределах от 50 см до 250 см. Детали проточной части ХП изготавливаются в следующих модификациях по материалу:
А – углеродистая сталь;
Е – сталь 10Х17Н13М2Т по ГОСТ 5632-72;
И – сталь 06ХН28МДТ по ГОСТ 5632-72;
К – сталь 08Х18Н10Т по ГОСТ 5632-72;
М – сталь типа ЭИ 654 по ГОСТ 5632-72.
Тип уплотнения вала насосов:
М – манжетное уплотнение;
Щ – щелевое уплотнение;
5 – торцевое уплотнение;
СД – двойное сальниковое уплотнение.

Перекачиваемая жидкость:
Насосы типа «ХП» и электронасосные агрегаты на их основе предназначены для перекачивания жидкостей плотностью до 2000 кг/м³ при 1450 оборотах в минуту или плотностью до 1750 кг/м³ при 2900 оборотах в минуту. Объемная концентрация твердых частиц в жидкостях не должна превышать 0,1%, а температура среды допускается от -40°С до +90°С, кинематическая вязкость не более 30×10^-6 м²/с, в которых коррозионная стойкость материалов проточной части с 10 по 4 балл по ГОСТ 13819-68.

Условные обозначения:
Например: ХП 90/49-К-Щ-У2, где:
90 – подача в м³/час;
49 – напор в м;
К -материал проточной части (ст 08Х18Н10Т);
Щ – тип уплотнения – щелевое;
У – климатическое исполнение;
2 – категория исполнения.
