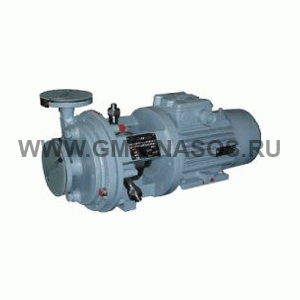

Насосы химические моноблочные ХМ
| N, КВТ | 3…45 |
|---|---|
| Производитель | АО «ГМС Ливгидромаш», Катайский насосный завод |
| N*1000, ОБ./МИН. | 3 |
| Производитель | АО «ГМС Ливгидромаш»,Катайский насосный завод |
|---|---|
| N*1000, об./мин. | 3 |
| Напор (H), м | 17…241 |
По запросу
Описание
Варианты
Назначение и конструкция
Электронасосы типа «ХМ» – центробежные, моноблочные, одноступенчатые.
Валом электронасоса является специальная втулка, насаженная на вал электродвигателя и закрепленная шпилькой и гайкой. Исполнения насосов по материалу могут быть:
- «К» – хромоникелевая сталь марки 12Х18Н9ТЛ;
- «Е» – хромоникелемолибденовая сталь марки 12Х18Н12М3ТЛ;
- «И» – хромоникелемолибденомедистая сталь марки 07ХН25МДТЛ;
- «А» – углеродистая сталь марки 25Л;
- «Н» – сплав на никелевой основе ХН65МВЛ.
Уплотнение вала одинарное торцовое уплотнение или торцовое уплотнение типа «Тандем».
Перекачиваемая жидкость:
Электронасосы типа «ХМ» предназначены для перекачивания химически активных и нейтральных жидкостей плотностью не более 1500 кг/м³, содержащих твердые включения в количестве не более 0,1% по объему с размером частиц не более 0,2 мм. Скорость проникновения коррозии материала проточной части не превышает 0,1 мм/год.
Кинематическая вязкость перекачиваемой жидкости до 30×10-6 м²/с (30 сСт).
Температура перекачиваемой жидкости от -40 до +90°С – для электронасосов в исполнении по материалу «А», от -40 до +120°С – для электронасосов в исполнении по материалу «К», «Е», «И», «Н».
Условные обозначения:
Например: ХМ(-Е)32-20-125(а) – (А, К, Е, И, Н) – (5, 55Т) – У2, где:
- ХМ – тип насоса – химический, моноблочный;
- Е – электронасос для взрыво- или пожароопасного производства;
- 32 – диаметр всасывающего патрубка, мм;
- 20 – диаметр напорного патрубка, мм;
- 125 – номинальный диаметр рабочего колеса, мм;
- А – условное обозначение рабочего колеса с первой обточкой для пониженного напора;
- А, К, Е, И, Н – условное обозначение материала деталей проточной части;
- 5, 55Т – тип уплотнения вала (5 – одинарное торцовое уплотнение; 55Т – торцовое уплотнение типа «Тандем»);
- У2 – климатическое исполнение и категория размещения по ГОСТ 15150-69.
Для подбора химического насоса и получения технико-коммерческого предложения необходимо направить заполненный опросный лист менеджеру, закрепленному за Вашей компанией или на электронную почту: gmk@gmk-nasos.ru.
