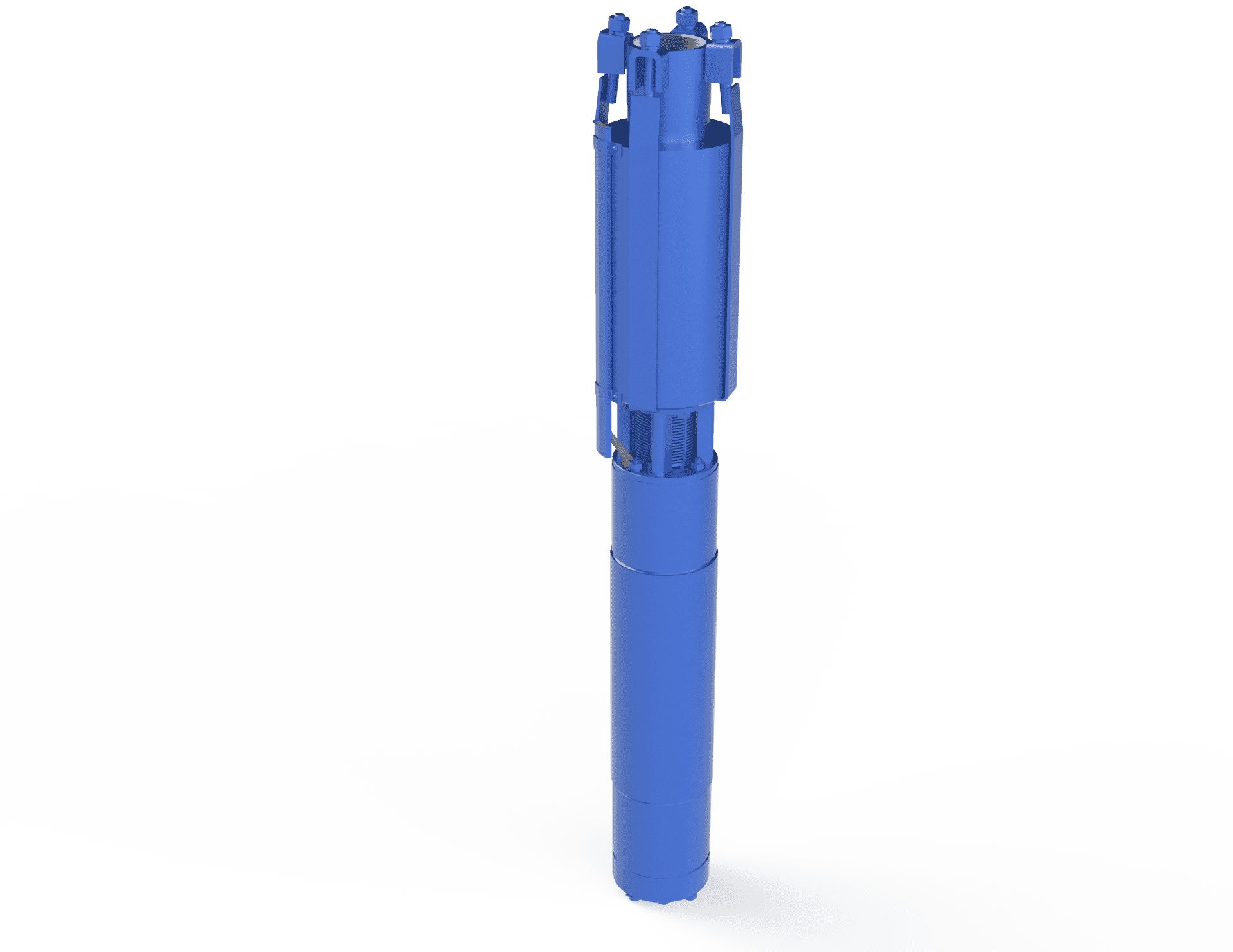

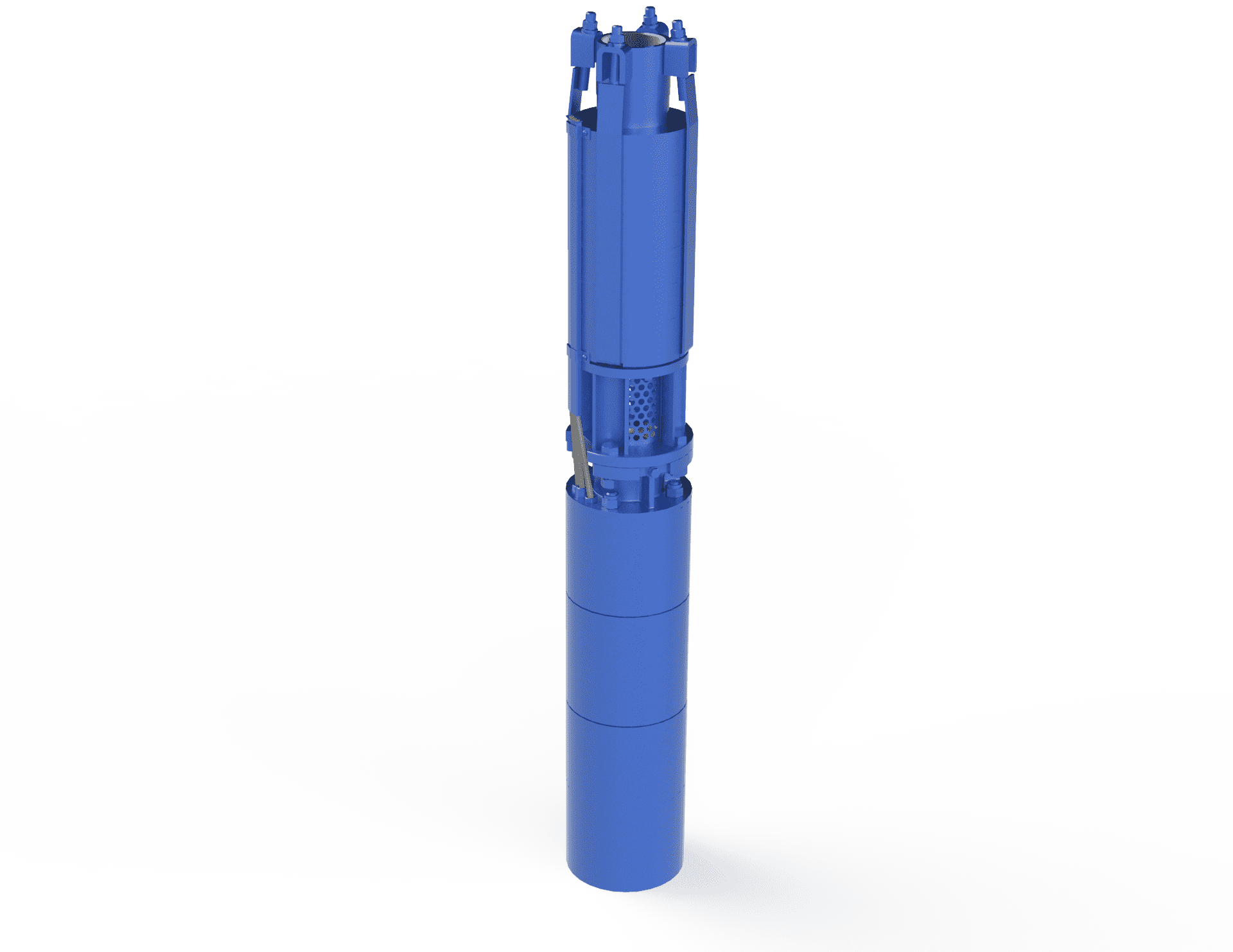

Насосы ЭЦВ, 2ЭЦВ, 3ЭЦВ, Ciris 8

Агрегаты электронасосные центробежные скважинные типа ЭЦВ

Назначение и конструкция:
Агрегат электронасосный центробежный скважинный погружной ЭЦВ предназначен для подъёма из скважин воды. Агрегат может быть использован для промышленного и сельскохозяйственного водоснабжения, а также для орошения и понижения уровня грунтовых вод.

Агрегат НЕ предназначен для эксплуатации во взрыво- и пожароопасных производствах.

Агрегат состоит из центробежного насоса и электродвигателя. Насос – центробежный многоступенчатый. Ступени соединяются между собой стяжками из стальной ленты или шпильками. Вал с рабочими колесами и втулками образует ротор насоса, который вращается в резинометаллических подшипниках.

Электродвигатель – трехфазный асинхронный с короткозамкнутым ротором, погружной, с синхронной частотой вращения 50 с-1 (3000 об/мин). Охлаждение электродвигателя производится омыванием откачиваемой водой.

Рабочее положение агрегата – вертикальное или горизонтально (по согласованию с предприятием-изготовителем).

При вертикальной установке агрегата нагрузки от трубопровода на напорный патрубок отсутствуют. При горизонтальной установке установить агрегат на специальные опоры и учесть минимальный уровень воды (min 0,5 м). Рекомендуется дополнительно на агрегат устанавливать охлаждающий кожух. Нагрузки от трубопровода на напорный патрубок исключить (например, закрепить трубопровод на соответствующих опорах рядом с агрегатом).

Перекачиваемая жидкость:
вода с общей минерализацией (сухой остаток) не более 1500 мг/л с водородным показателем (рН) 6,5…9,5, с температурой до 298 К (25°С), массовой долей твёрдых механических примесей – не более 0,01%, с содержанием хлоридов – не более 350 мг/л, сульфатов – не более 500 мг/л, сероводорода – не более 1,5 мг/л.

Условное обозначение:
Например: ЭЦВ8-40-90 где:
ЭЦВ – тип электроагрегата;
8 – внутренний диаметр обсадной трубы в дюймах;
40 – номинальная подача, м³/ч;
90 – номинальный напор, м;
нрк – нержавеющее рабочее колесо
